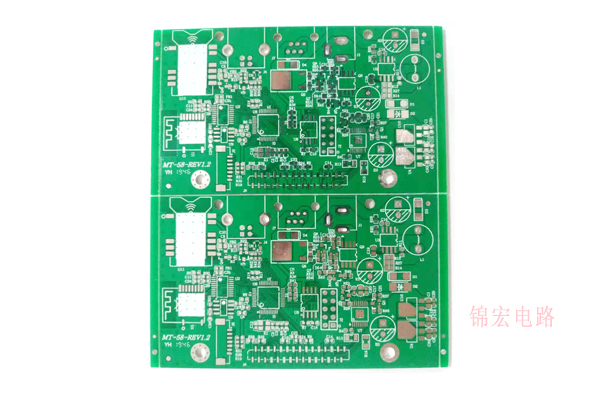

雙面噴錫板工藝流程
發布時間：2020年02月22日 點擊次數：
雙面噴錫電路板工藝流程如下：
開料磨邊→鉆孔→沉銅加厚→外層圖形→鍍錫、蝕刻退錫→二次鉆孔→檢驗→絲印阻焊→鍍金插頭→熱風整平→絲印字符→外形加工→測試→檢驗
